Знаки противопожарной безопасности
Знаки противопожарной безопасности — это обязательные элементы системы пожарной защиты любого здания и сооружения. Они представляют собой визуальные указатели, которые информируют людей о расположении средств пожаротушения, путей эвакуации, местах размещения пожарного оборудования и предупреждают об опасности. Правильное размещение знаков пожарной безопасности может спасти жизни в критической ситуации, обеспечивая быструю ориентацию и своевременную эвакуацию.
Назначение и важность знаков пожарной безопасности
В чрезвычайной ситуации, когда каждая секунда на счету, знаки пожарной безопасности становятся критически важными ориентирами. Они выполняют несколько жизненно важных функций, которые формируют основу системы безопасности любого объекта.
Ключевые функции знаков пожарной безопасности:
- Указание путей эвакуации и аварийных выходов из здания
- Обозначение мест размещения первичных средств пожаротушения (огнетушители, пожарные краны, кнопки сигнализации)
- Информирование о расположении пожарно-технического оборудования
- Предупреждение о пожароопасных зонах и запретах
- Указание мест сбора при эвакуации
- Обеспечение быстрой ориентации в условиях плохой видимости и стресса
Согласно статистике, правильно организованная система знаков пожарной безопасности сокращает время эвакуации на 30-40%, что критично для сохранения жизни и здоровья людей.
Нормативная база и требования к знакам пожарной безопасности
Требования к знакам пожарной безопасности регламентируются рядом нормативных документов, основными из которых являются:
- ГОСТ Р 12.4.026-2015 «Цвета сигнальные, знаки безопасности и разметка сигнальная» — основной документ, определяющий внешний вид, размеры и применение знаков
- Федеральный закон №123-ФЗ «Технический регламент о требованиях пожарной безопасности»
- СП 3.13130.2009 «Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре»
- НПБ 160-97 «Цвета сигнальные. Знаки пожарной безопасности»
- Правила противопожарного режима в РФ (Постановление Правительства №1479)
Важно! За отсутствие или неправильное размещение знаков пожарной безопасности предусмотрена административная ответственность по ст. 20.4 КоАП РФ — штрафы для юридических лиц до 200 000 рублей или приостановление деятельности до 90 суток.
Классификация знаков пожарной безопасности
Знаки пожарной безопасности делятся на несколько основных категорий в зависимости от их назначения и передаваемой информации.
Запрещающие знаки
Внешний вид: круглая форма, красная кайма, белый фон, черный символ с красной диагональной полосой.
Назначение: запрещают действия, которые могут привести к пожару или помешать его тушению.
Наиболее распространенные запрещающие знаки:
- «Запрещается курить» — устанавливается в местах хранения легковоспламеняющихся веществ, складах, производственных помещениях
- «Запрещается пользоваться открытым огнем и курить» — для особо опасных зон
- «Запрещается тушить водой» — в электрощитовых и помещениях с электрооборудованием под напряжением
- «Запрещается загромождать проходы и складировать» — на путях эвакуации, возле средств пожаротушения
Предупреждающие знаки
Внешний вид: треугольная форма, желтый фон, черная кайма, черный символ.
Назначение: предупреждают о потенциальной пожарной опасности.
Основные предупреждающие знаки:
- «Пожароопасно. Легковоспламеняющиеся вещества» — для складов ГСМ, лакокрасочных материалов, химических веществ
- «Взрывоопасно» — в местах хранения взрывчатых веществ, баллонов под давлением
- «Пожароопасно. Окислитель» — в помещениях с окислителями, способными поддерживать горение
Предписывающие знаки
Внешний вид: круглая форма, синий фон, белый символ.
Назначение: предписывают обязательные действия для обеспечения пожарной безопасности.
Примеры предписывающих знаков:
- «Работать в средствах индивидуальной защиты органов дыхания» — в помещениях с возможным задымлением
- «Отключить перед работой» — возле электрооборудования
- «Курить здесь» — обозначение специально отведенных мест для курения
Указательные знаки (знаки пожарной безопасности)
Внешний вид: квадратная или прямоугольная форма, красный фон, белый символ.
Назначение: указывают расположение средств пожаротушения и пожарного оборудования.
| Знак | Обозначение | Места установки |
|---|---|---|
| «Огнетушитель» | Место размещения огнетушителя | Над огнетушителем на высоте 2-2,5 м от пола |
| «Пожарный кран» | Расположение пожарного крана | На дверце шкафа пожарного крана (ШПК) |
| «Пожарная лестница» | Размещение наружной пожарной лестницы | В местах выхода на лестницу |
| «Пожарный водоисточник» | Пожарный гидрант или водоем | На видном месте вблизи водоисточника |
| «Кнопка включения пожарной автоматики» | Ручной пожарный извещатель | Над кнопкой ручного пуска сигнализации |
| «Звуковой оповещатель пожарной тревоги» | Устройство звукового оповещения | Рядом с оповещателем |
| «Телефон для использования при пожаре» | Специальная телефонная связь | Возле телефона прямой связи с пожарной службой |
Эвакуационные знаки
Внешний вид: квадратная или прямоугольная форма, зеленый фон, белый символ (для основных путей эвакуации).
Назначение: указывают направление к эвакуационным выходам и пути следования.
Основные эвакуационные знаки:

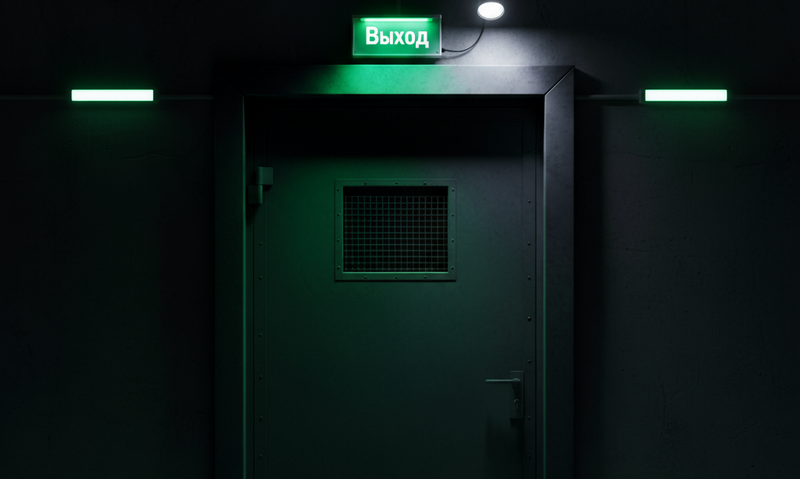

- «Выход здесь» (правосторонний/левосторонний) — непосредственно над дверями эвакуационных выходов
- «Направление к эвакуационному выходу» (стрелки) — вдоль путей эвакуации для указания направления движения
- «Дверь эвакуационного выхода» — на дверях запасных выходов
- «Открывать движением от себя / на себя» — на дверях эвакуационных выходов
- «Для открывания разбить стекло» — на аварийных выходах со стеклянными элементами
- «Место размещения коллективных средств защиты» — в специально оборудованных помещениях
- «Медицинский кабинет» — для обозначения пункта первой помощи
Совет эксперта: Эвакуационные знаки должны быть видны даже при отключении основного освещения. Используйте фотолюминесцентные (светящиеся) знаки или знаки с подсветкой в зонах без естественного освещения.
Требования к размерам и материалам знаков
Размеры знаков пожарной безопасности
Размер знака зависит от расстояния, с которого он должен быть виден. Согласно ГОСТ Р 12.4.026-2015, применяются следующие размеры:
| Расстояние распознавания | Размер знака (сторона, мм) | Применение |
|---|---|---|
| До 6 метров | 100 x 100 | Небольшие помещения, офисы |
| До 12 метров | 150 x 150 | Средние помещения, коридоры |
| До 25 метров | 200 x 200 / 250 x 250 | Большие залы, склады |
| Более 25 метров | 300 x 300 / 350 x 350 | Производственные цеха, открытые территории |
Формула расчета: Высота знака должна быть не менее L/Z, где L — расстояние распознавания (м), Z — константа (для знаков безопасности Z = 50-100 в зависимости от освещенности).
Материалы изготовления
Знаки пожарной безопасности изготавливаются из различных материалов в зависимости от условий эксплуатации:
- Самоклеящаяся пленка (винил, ПВХ): для внутренних помещений с нормальными условиями, легко монтируется на любые ровные поверхности, бюджетный вариант
- Пластик (ПВХ, полистирол): долговечные, влагостойкие, подходят для помещений с повышенной влажностью, легко очищаются
- Металл (алюминий, оцинкованная сталь): для наружного применения, максимальная прочность и долговечность, устойчивы к вандализму
- Фотолюминесцентные материалы: накапливают свет и светятся в темноте до 8-10 часов, обязательны для путей эвакуации без естественного освещения
- Комбинированные материалы: пластик с фотолюминесцентным покрытием — оптимальное сочетание прочности и видимости
Правила размещения знаков пожарной безопасности
Эффективность системы знаков напрямую зависит от правильности их размещения. Существуют четкие требования к расположению каждого типа знаков.
Общие требования к размещению
- Высота установки: знаки должны располагаться на высоте от 1,5 до 2,5 метров от пола для обеспечения наилучшей видимости
- Видимость: знаки не должны загораживаться оборудованием, мебелью или другими предметами
- Освещенность: знаки должны быть хорошо освещены или иметь собственную подсветку / фотолюминесцентное покрытие
- Контрастность: знаки должны контрастировать с фоном поверхности, на которой размещены
- Комплексность: система знаков должна обеспечивать непрерывное указание пути от любой точки здания до выхода
Размещение эвакуационных знаков
Ключевые правила:
- Знаки «Выход здесь» устанавливаются непосредственно над дверями эвакуационных выходов и запасных выходов
- Указатели направления движения размещаются на всех изменениях направления пути эвакуации (повороты, развилки коридоров)
- Расстояние между указателями на прямых участках — не более 25 метров
- В больших помещениях (залы, цеха) знаки должны быть видны из любой точки помещения
- На лестничных маршах знаки размещаются на каждом этаже
- Дублирование знаков на полу допускается в местах со сложной планировкой
Размещение знаков пожарного оборудования
| Оборудование | Место установки знака | Дополнительные требования |
|---|---|---|
| Огнетушители | Непосредственно над огнетушителем или на двери помещения | Высота 2-2,5 м, видимость из любой точки помещения |
| Пожарные краны | На дверце шкафа пожарного крана | Дополнительно — указатели при скрытом расположении |
| Кнопки пожарной сигнализации | Над кнопкой на высоте 1,5 м | Хорошо освещенное место, легкий доступ |
| Пожарный гидрант | На стене здания или на указателе | Видимость с расстояния не менее 25 м |
Размещение запрещающих и предупреждающих знаков
- Входы в пожароопасные зоны: предупреждающие знаки размещаются перед входом в помещение или зону
- Места хранения ЛВЖ и ГЖ: знаки на дверях, воротах, ограждениях
- Пути эвакуации: знак «Запрещается загромождать проходы» на стенах вдоль коридоров
- Места курения: запрещающие знаки на входах и в помещениях, предписывающие — в специально отведенных местах
Специальные требования для разных типов объектов
Жилые многоквартирные дома
Обязательные знаки в жилых домах:
- Эвакуационные знаки на всех этажах, указывающие направление к выходам
- Знаки «Выход здесь» над дверями, ведущими наружу
- Указатели расположения огнетушителей (если имеются в местах общего пользования)
- Знак «Пожарный кран» на каждом ШПК
- Знак «Запрещается загромождать проходы» на лестничных клетках
- План эвакуации на каждом этаже (при высоте здания от 15 метров)
Торговые и развлекательные центры
Дополнительные требования для ТРЦ:
- Усиленная система эвакуационных знаков с учетом большого скопления людей
- Фотолюминесцентные знаки обязательны по всей длине путей эвакуации
- Планы эвакуации в каждой торговой секции
- Знаки «Место размещения средств противопожарной защиты» в доступных зонах
- Звуковые и световые указатели направления эвакуации
Промышленные предприятия
Особенности для производственных объектов:
- Увеличенные размеры знаков (от 200x200 мм) для больших площадей
- Металлические знаки для защиты от механических повреждений
- Предупреждающие знаки на всех пожароопасных участках
- Знаки на складах ЛВЖ, ГЖ, взрывчатых веществ
- Указатели к пунктам управления системами пожаротушения
- Знаки на электроустановках с указанием способов тушения
Офисные здания
Стандартный набор знаков для офисов:
- Эвакуационные знаки на каждом этаже
- Знаки расположения огнетушителей и пожарных кранов
- Планы эвакуации у лифтовых холлов
- Знаки на дверях эвакуационных лестниц
- Указатели мест сбора при эвакуации (снаружи здания)
Планы эвакуации как часть системы знаков безопасности
План эвакуации — это не просто знак, а комплексный документ, содержащий схему помещения с указанием путей эвакуации и средств пожаротушения.
Требования к планам эвакуации
- Формат: минимальный размер А3 (297 x 420 мм), для крупных объектов — А2 и более
- Содержание плана:
- Схема помещения с указанием стен, перегородок, дверей
- Основные и резервные пути эвакуации (показаны стрелками)
- Места расположения огнетушителей, пожарных кранов, средств связи
- Места нахождения самого плана (точка «Вы находитесь здесь»)
- Условные обозначения
- Текстовая часть: инструкция по действиям при пожаре, телефоны экстренных служб
- Размещение: на высоте 1,5-1,8 м от пола, в хорошо освещенных и доступных местах
- Обновление: планы должны актуализироваться при любых изменениях планировки
Рекомендация: Используйте фотолюминесцентную основу для планов эвакуации — они будут видны даже при отключении электричества.
Где обязательно размещать планы эвакуации
- У каждого входа в здание и на каждом этаже
- На путях эвакуации в местах изменения направления движения
- В помещениях с массовым пребыванием людей (залы, аудитории)
- В общежитиях, гостиницах — в каждом коридоре и номере
- На производственных объектах — в каждом цехе, на складах
Монтаж знаков пожарной безопасности
Правильная установка знаков не менее важна, чем их наличие. Некачественный монтаж может привести к тому, что знак отклеится, выцветет или станет нечитаемым.
Способы крепления знаков
| Способ крепления | Преимущества | Применение |
|---|---|---|
| Самоклеящаяся основа | Быстрый монтаж, не повреждает поверхность | Гладкие стены, двери, стекло (внутренние помещения) |
| Двусторонний скотч | Простота монтажа, возможность демонтажа | Временное размещение, ровные поверхности |
| Винты/саморезы | Максимальная надежность, защита от вандализма | Металлические, пластиковые знаки на улице |
| Дюбели | Надежное крепление к кирпичу, бетону | Наружные стены, тяжелые металлические знаки |
| Подвесы/цепи | Видимость с большого расстояния | Подвесные знаки в больших помещениях |
Пошаговая инструкция по монтажу
- Подготовка поверхности: очистите место установки от пыли, грязи, жира. Для лучшей адгезии обезжирьте поверхность спиртом.
- Разметка: отметьте карандашом место установки, используя уровень для обеспечения ровного положения знака.
- Монтаж:
- Для самоклеящихся знаков: снимите защитную пленку и плотно прижмите знак к поверхности, разглаживая от центра к краям
- Для винтового крепления: просверлите отверстия, вставьте дюбели (при необходимости), закрепите знак винтами
- Проверка: убедитесь, что знак надежно закреплен, хорошо виден и не имеет повреждений.
Важно! При монтаже знаков на противопожарные двери не повреждайте конструкцию. Используйте только разрешенные методы крепления, не нарушающие целостность огнестойкого материала.
Обслуживание и проверка знаков безопасности
Система знаков требует регулярного контроля и обслуживания для поддержания работоспособности.
График проверок
| Периодичность | Что проверять | Ответственные лица |
|---|---|---|
| Ежедневно | Визуальный осмотр знаков на основных путях эвакуации | Дежурный персонал |
| Еженедельно | Проверка видимости и читаемости всех знаков | Ответственный за пожарную безопасность |
| Ежемесячно | Проверка крепления, состояния фотолюминесценции | Инженерно-техническая служба |
| Ежеквартально | Очистка знаков, проверка освещения, актуальности планов | Комиссия по ПБ |
| Ежегодно | Полная ревизия системы знаков, замена поврежденных | Специализированная организация |
Признаки необходимости замены знака
- Физические повреждения: трещины, сколы, деформация, отслоение от поверхности
- Потеря читаемости: выцветание красок, стирание изображения, загрязнение
- Снижение фотолюминесценции: светящиеся знаки перестали накапливать свет (срок службы 5-7 лет)
- Несоответствие стандартам: устаревший дизайн знаков, не соответствующий актуальному ГОСТ
- Изменение планировки: знаки указывают неверное направление или размещены неправильно
Внимание! Поврежденные или нечитаемые знаки приравниваются к отсутствующим при проверках надзорных органов и влекут штрафные санкции.
Распространенные ошибки при организации системы знаков
Ошибки проектирования
- Недостаточное количество знаков: большие расстояния между указателями, отсутствие дублирования на разветвлениях путей
- Неправильный выбор размеров: слишком маленькие знаки для больших помещений
- Игнорирование освещенности: обычные знаки в темных зонах вместо фотолюминесцентных
- Противоречивые указатели: знаки указывают в разных направлениях на одном участке пути
- Отсутствие системности: знаки размещены хаотично, не образуют непрерывный маршрут
Ошибки монтажа
- Установка знаков на высоте выше 2,5 м или ниже 1,5 м (плохая видимость)
- Размещение за колоннами, в углах, за дверьми (загораживание)
- Крепление на нестабильных поверхностях (временные конструкции, вибрирующие поверхности)
- Использование неподходящего крепежа для условий эксплуатации
- Монтаж без учета освещения (знаки в тени, против света)
Ошибки эксплуатации
- Отсутствие регулярных проверок состояния знаков
- Несвоевременная замена поврежденных знаков
- Загромождение знаков оборудованием, рекламой, декором
- Отсутствие актуализации планов эвакуации после перепланировки
- Отсутствие журнала учета и проверки знаков безопасности
Как выбрать и где купить знаки пожарной безопасности
Критерии выбора качественных знаков
На что обратить внимание при покупке:
- Соответствие ГОСТ Р 12.4.026-2015: проверьте наличие сертификата соответствия
- Материал: выбирайте в зависимости от условий эксплуатации (улица/помещение, влажность, температура)
- Качество печати: четкое изображение, насыщенные цвета, соответствие цветовым стандартам
- Фотолюминесценция: для путей эвакуации выбирайте знаки с классом яркости не ниже DIN 67510-1 класса C
- Срок службы: уточните гарантийный срок (для фотолюминесцентных — не менее 5 лет)
- Способ крепления: убедитесь, что в комплекте есть необходимый крепеж
Типичный набор знаков для объекта
Для стандартного офисного здания потребуется:
| Тип знака | Примерное количество | Размер |
|---|---|---|
| «Выход здесь» | По количеству выходов (4-6 шт.) | 200x200 мм |
| «Направление к эвакуационному выходу» | По количеству поворотов и развилок (10-20 шт.) | 150x300 мм |
| «Огнетушитель» | По количеству огнетушителей (15-25 шт.) | 150x150 мм |
| «Пожарный кран» | По количеству ШПК (5-10 шт.) | 150x150 мм |
| «Кнопка пожарной сигнализации» | По количеству извещателей (10-15 шт.) | 150x150 мм |
| Планы эвакуации | На каждый этаж + входы (5-7 шт.) | A3 или A2 |
Ответственность за отсутствие или неправильное размещение знаков
Нарушения требований к знакам пожарной безопасности влекут административную ответственность по статье 20.4 КоАП РФ.
Размеры штрафов
| Нарушитель | Размер штрафа | Дополнительные меры |
|---|---|---|
| Граждане | 2 000 - 3 000 рублей | Предписание об устранении |
| Должностные лица | 6 000 - 15 000 рублей | Предписание об устранении |
| Индивидуальные предприниматели | 20 000 - 30 000 рублей | Предписание об устранении |
| Юридические лица | 150 000 - 200 000 рублей | Предписание, возможна приостановка деятельности до 90 суток |
Важно знать: При повторном нарушении или нарушении, повлекшем возникновение пожара и причинение вреда здоровью или имуществу, размеры штрафов значительно увеличиваются, а для должностных лиц возможна уголовная ответственность.
Типичные нарушения, выявляемые при проверках
- Полное отсутствие знаков на путях эвакуации
- Отсутствие фотолюминесцентных знаков в помещениях без естественного освещения
- Несоответствие размеров знаков расстоянию распознавания
- Загромождение знаков, затрудняющее их видимость
- Отсутствие планов эвакуации или их несоответствие фактической планировке
- Использование знаков, не соответствующих действующему ГОСТ
- Поврежденные или нечитаемые знаки
Современные технологии в системах знаков безопасности
Развитие технологий привносит новые решения в традиционную систему знаков пожарной безопасности.
Интеллектуальные системы эвакуации
Динамические знаки с LED-подсветкой интегрируются с системой пожарной сигнализации и автоматически меняют направление стрелок в зависимости от расположения очага возгорания, указывая безопасный маршрут эвакуации.
Звуковые маяки
Дополняют визуальные знаки звуковым сопровождением, что особенно важно для людей с нарушениями зрения и в условиях сильного задымления.
Тактильные указатели
Рельефные знаки и таблички с шрифтом Брайля обеспечивают доступность информации для слабовидящих людей.
QR-коды на планах эвакуации
Сканирование QR-кода предоставляет доступ к детальной информации о здании, инструкциям по эвакуации, контактам экстренных служб на смартфоне.
Тренд: Комплексные системы, объединяющие традиционные фотолюминесцентные знаки с интеллектуальными LED-указателями, становятся стандартом для крупных торговых центров и общественных зданий.
Часто задаваемые вопросы о знаках пожарной безопасности
Можно ли использовать наклейки вместо пластиковых или металлических знаков?
Да, самоклеящиеся знаки из винила или ПВХ-пленки разрешены для использования внутри помещений. Они должны соответствовать ГОСТ по размерам и цветам. Для наружного применения и мест с повышенной механической нагрузкой рекомендуются более прочные материалы.
Как часто нужно менять фотолюминесцентные знаки?
Качественные фотолюминесцентные знаки сохраняют свои свойства 5-10 лет в зависимости от производителя и условий эксплуатации. Проверяйте их свечение ежемесячно: если знак перестал светиться в темноте после зарядки светом — требуется замена.
Обязательно ли размещать планы эвакуации в небольшом офисе?
Планы эвакуации обязательны для зданий, где на этаже одновременно могут находиться 10 и более человек. Для небольших офисов площадью до 300 кв. м с простой планировкой можно ограничиться эвакуационными знаками, но план эвакуации будет дополнительным плюсом при проверках.
Кто должен устанавливать знаки пожарной безопасности?
Установку может выполнить собственными силами организация или управляющая компания. Специальная лицензия не требуется. Однако для крупных объектов рекомендуется привлекать специализированные компании, которые разработают проект размещения и выполнят монтаж с гарантией.
Можно ли самостоятельно изготовить знаки пожарной безопасности?
Технически можно, но не рекомендуется. Знаки должны строго соответствовать ГОСТ по размерам, цветам (с использованием палитры Pantone), пропорциям элементов. При проверке инспектор может потребовать сертификат соответствия, который имеют только заводские знаки.
Что делать при изменении планировки помещения?
Необходимо немедленно актуализировать систему знаков: изменить направления указателей, переместить знаки в соответствии с новыми путями эвакуации, обновить планы эвакуации. Работа со старыми знаками после перепланировки может дезориентировать людей при пожаре.
Заключение: Знаки противопожарной безопасности — это простое, но жизненно важное средство защиты людей. Правильно спроектированная, профессионально установленная и регулярно обслуживаемая система знаков способна спасти десятки жизней в критической ситуации. Не стоит экономить на безопасности — выбирайте качественные знаки от проверенных производителей, соблюдайте все требования нормативных документов и регулярно проверяйте состояние всех элементов системы. Помните: знак, который не виден или не понятен, бесполезен, а его отсутствие может стать фатальным.
