Технологическая карта монтажа противопожарных дверей — это детализированный документ, регламентирующий все этапы установки огнестойких конструкций согласно действующим нормативам. Правильный монтаж противопожарных дверей критически важен для обеспечения безопасности здания: даже незначительные отклонения от технологии могут снизить класс огнестойкости конструкции и поставить под угрозу жизни людей.
Профильная система Inprof 60 представляет собой современное решение для создания противопожарных дверных конструкций из стальных профилей. Система обеспечивает предел огнестойкости EI 60, что означает сохранение целостности и теплоизолирующей способности в течение 60 минут воздействия пожара. Такие конструкции применяются в многофункциональных жилых комплексах, офисных центрах, производственных помещениях и других объектах, где требуется разделение здания на пожарные отсеки.
Общие требования к монтажу противопожарных дверей
Технологическая карта разрабатывается для каждого конкретного объекта с учётом его особенностей и служит руководством для монтажной бригады. Документ содержит пошаговые инструкции по установке, требования к контролю качества и нормы безопасности труда. Использование технологической карты позволяет стандартизировать процесс монтажа и минимизировать риск ошибок.
Нормативная база монтажа противопожарных конструкций
- ГОСТ 30971-2012 — основной стандарт на швы монтажные узлов примыканий оконных и дверных блоков к стеновым проёмам
- СТО 49299418-001-2006 — стандарт организации на технологию монтажа светопрозрачных конструкций
- ГОСТ 12.1.046-2014 — требования по электробезопасности на строительных площадках
- СНиП 12-03-2001 — правила безопасности труда в строительстве
Организация контроля качества осуществляется на трёх уровнях: входной контроль материалов и конструкций, операционный контроль в процессе монтажа и приёмочный контроль по завершении работ. Каждый этап должен фиксироваться в соответствующих актах, подписываемых представителями подрядчика и заказчика.
Подготовительный этап: организация выполнения работ
Качественная подготовка к монтажу определяет успех всего проекта. Перед началом работ необходимо провести комплекс мероприятий, которые обеспечат безопасность персонала и создадут условия для соблюдения технологии установки.
Необходимые мероприятия перед началом монтажа
- Назначить ответственных лиц из числа инженерно-технических работников, которые будут контролировать безопасность производства работ и качество выполнения каждого этапа
- Провести инструктаж бригады по технике безопасности с обязательной регистрацией в журнале инструктажей
- Определить временные места складирования строительных материалов, инструмента и инвентаря в зонах, исключающих их повреждение
- Организовать помещения для обогрева рабочих, приёма пищи, сушки и хранения рабочей одежды, санузлов
- Проверить работоспособность механизмов и оборудования с последующей доставкой на объект
- Обеспечить рабочих средствами индивидуальной защиты: касками, защитными очками, перчатками, спецодеждой
- Подготовить противопожарный инвентарь в соответствии с требованиями пожарной безопасности
Требования к рабочему месту
Рабочая зона должна быть подготовлена заблаговременно. Свободный доступ к проёмам обеспечивается путём удаления строительного мусора, временных конструкций и посторонних материалов. При работе в тёмное время суток обязательна организация дополнительного освещения интенсивностью не менее 200 люкс, что соответствует нормативам для выполнения монтажных работ средней точности.
| Требование | Норматив | Цель |
|---|---|---|
| Освещённость рабочего места | Не менее 200 лк | Обеспечение точности монтажа и безопасности |
| Ширина прохода к проёму | Не менее 1,5 м | Свободная доставка конструкций |
| Расстояние до огнетушителя | Не более 20 м | Быстрый доступ при возгорании |
| Температура при монтаже | От -10°C до +35°C | Оптимальные условия для материалов |
Участок работ необходимо оградить и установить предупредительные знаки, информирующие о проведении монтажных работ. Перед началом установки обязательно подписывается акт приёма-передачи проёмов с представителем заказчика, в котором фиксируется состояние проёмов и их соответствие проектной документации.
Входной контроль материалов и конструкций
Входной контроль — первый барьер, предотвращающий установку некачественных или повреждённых конструкций. Эта процедура выполняется совместно представителями монтажной организации и заказчика до начала разгрузки.
Проверяемые параметры при входном контроле
1 Целостность транспортной упаковки — осмотр на предмет разрывов, вмятин, следов воздействия влаги. Повреждённая упаковка может свидетельствовать о нарушении условий транспортировки и потенциальных дефектах конструкции.
2 Сопроводительная документация — наличие паспорта изделия от производителя, который должен содержать номер сертификата пожарной безопасности, класс огнестойкости, инструкцию по эксплуатации и условия хранения. Отсутствие паспорта делает невозможным подтверждение противопожарных свойств конструкции.
3 Маркировка конструкций — соответствие маркировки данным договора и проекта. На каждую дверную конструкцию наносится уникальный номер, позволяющий идентифицировать её с проектной спецификацией.
4 Комплектность — проверка наличия всех элементов: дверной коробки, полотна, фурнитуры (петли, замки, доводчики), крепёжных элементов, уплотнителей. Недостающие элементы должны быть дополнительно поставлены до начала монтажа.
5 Внешний вид изделий — тщательный осмотр всех поверхностей. На конструкциях не допускаются повреждения лакокрасочного покрытия, сколы, царапины глубиной более 0,5 мм, вмятины, следы коррозии, загрязнения.
Результат входного контроля: По итогам проверки составляется акт входного контроля, который подписывают обе стороны. Только после положительного заключения конструкции допускаются к монтажу.
Технология монтажа противопожарных дверей: пошаговая инструкция
Процесс монтажа противопожарных дверей требует строгого соблюдения последовательности операций. Каждый этап влияет на конечное качество установки и эксплуатационные характеристики конструкции.
Разгрузка и складирование конструкций
Складирование дверных конструкций производится на специально выделенной площадке, согласованной с представителем заказчика. Площадка должна иметь ровное сухое основание, защищённое от атмосферных осадков. Конструкции размещаются на деревянные подкладки толщиной не менее 50 мм, расположенные на расстоянии 30-40 см друг от друга.
Внимание! Запрещено складировать конструкции непосредственно на грунт, бетонное основание без подкладок или в местах проезда транспорта и прохода людей.
Между дверными блоками вставляются прокладки из картона или тонких деревянных реек, предотвращающие повреждение поверхностей при соприкосновении. Стеклопакеты (если они входят в конструкцию) хранятся отдельно на инвентарных пирамидах промышленного производства в вертикальном положении с наклоном 3-5 градусов.
Разметка и подготовка проёмов
Точность разметки определяет правильность геометрического положения дверей в здании. Совместно с геодезической службой заказчика наносится отметка вертикальной разбивки — базовая линия, относительно которой устанавливаются все конструкции на этаже.
Подготовка проёмов включает два этапа:
Этап 1: Очистка поверхностей. Откосы проёмов очищаются от наплывов раствора, пыли, грязи и остатков опалубки. Для этого используется металлическая тёрка или шпатель, затем поверхности протираются влажной ветошью. Очистка необходима для обеспечения адгезии монтажной пены к основанию.
Этап 2: Проверка геометрических размеров. Проёмы должны иметь припуски (монтажные зазоры) от 15 до 60 мм по ширине и высоте относительно внешних размеров дверной конструкции. Недостаточный зазор затруднит установку, а чрезмерный увеличит расход монтажной пены и может снизить жёсткость узла примыкания.
| Контролируемый параметр | Допустимое отклонение | Метод контроля |
|---|---|---|
| Отклонение от вертикали/горизонтали | Не более 4 мм на 1 м высоты, максимум 8 мм на весь проём | Уровень или отвес |
| Разность диагоналей | Не более 5 мм | Рулетка или лазерный дальномер |
| Монтажный зазор по периметру | 15-60 мм | Рулетка |
| Выколы и раковины на откосах | Глубиной не более 10 мм | Визуальный осмотр, щуп |
Контроль диагоналей проёма выполняется замером расстояний между противоположными углами. Разница диагоналей более 5 мм указывает на нарушение геометрии, что требует выравнивания проёма штукатурным раствором.

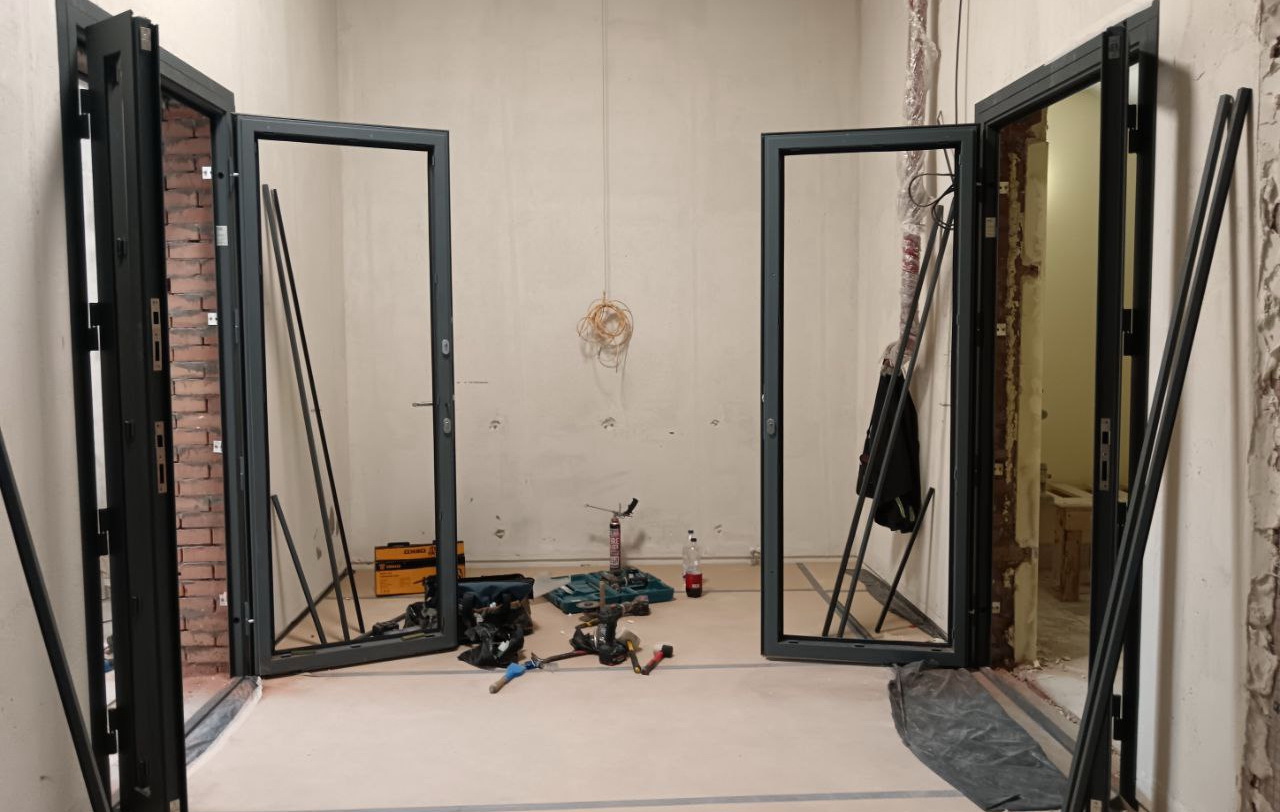

Установка дверных коробок
Расположение дверной конструкции относительно проёма определяется проектом и согласовывается с архитектором объекта. Существует три основных варианта: установка по центру проёма, заподлицо с внешней поверхностью стены или заподлицо с внутренней поверхностью. Выбор зависит от архитектурных решений и требований к внешнему виду.
Последовательность установки дверной коробки системы Inprof 60
- Установка коробки в проём — конструкция заносится в проём и позиционируется согласно заранее нанесённой отметке геодезической службы. Для облегчения монтажа полотно временно снимается с петель
- Выставление по уровню — с помощью строительного уровня проверяется вертикальность боковых стоек и горизонтальность верхней перекладины. Для временной фиксации используются деревянные или пластиковые клинья, которые вставляются в монтажный зазор
- Окончательная проверка геометрии — контролируется положение коробки во всех плоскостях, отсутствие перекосов, равномерность монтажного зазора по периметру
- Крепление нагелями — для фиксации дверной коробки в проёме используются стальные нагели (анкеры) диаметром 8-10 мм и длиной, обеспечивающей заглубление в стену не менее 60 мм. Количество точек крепления: не менее 3 на каждую боковую стойку и 2 на верхнюю перекладину
- Заполнение швов огнестойкой пеной — после надёжной фиксации коробки все монтажные зазоры заполняются противопожарной пеной на всю ширину профиля
Работа с огнестойкой монтажной пеной
Применение специальной огнестойкой монтажной пены — обязательное требование при установке противопожарных дверей. Обычная бытовая монтажная пена не обеспечивает требуемый предел огнестойкости и не может использоваться.
Подготовка к работе: Перед использованием баллон с огнестойкой пеной тщательно встряхивается в течение 30 секунд для образования внутри однородной массы. К баллону прикрепляется монтажный пистолет, затем баллон выдерживается в рабочем положении (вверх дном) 30 секунд для стабилизации давления.
Работа в зимних условиях: При температуре ниже +5°C применяется специальная зимняя огнестойкая пена. Баллон предварительно подогревается в тёплой воде (не в кипятке!) до температуры 10-35°C. Запрещено производить запенивание при температуре ниже -10°C и в первые два дня после сильных морозов.
Техника нанесения пены: Пена вносится в монтажный зазор снизу вверх по всему периметру равномерным слоем, заполняя 2/3 глубины стыка. Полное заполнение на всю глубину не рекомендуется, так как пена расширяется при затвердевании и может деформировать конструкцию. Для улучшения адгезии и экономии материала поверхности откосов рекомендуется слегка увлажнить из пульверизатора.
Затвердевание и финишная обработка: Время полного затвердевания пены зависит от ширины шва и температуры окружающего воздуха — от 6 до 24 часов. Срезка излишков пены осуществляется только после полного затвердевания острым ножом заподлицо с поверхностью коробки. Затем на монтажный шов наносится слой цементно-песчаного раствора (ЦПС) толщиной 10-15 мм для защиты пены от ультрафиолета и механических повреждений.
Приёмка работ и контроль качества
Приёмочный контроль — заключительный этап, на котором проверяется соответствие выполненных работ требованиям проекта и технологической карты. Контроль проводится в присутствии представителей монтажной организации и заказчика.
Критерии приёмки установленных конструкций
Внешний вид: Производится осмотр всех видимых поверхностей дверных конструкций. На них не должно быть механических повреждений, сколов, царапин, вмятин, следов монтажной пены, строительной пыли или других загрязнений. Лакокрасочное покрытие должно быть равномерным, без потёков и непрокрашенных участков.
Функциональная проверка открывания: Дверь открывается на полный угол (обычно 90 или 180 градусов в зависимости от типа петель). При движении полотно не должно задевать дверную коробку, пол или створки распашной двери (в случае двустворчатой конструкции). В приоткрытом состоянии на угол около 45 градусов полотно должно фиксироваться доводчиком или оставаться неподвижным, не закрываясь и не открываясь дальше самопроизвольно.
Проверка закрывания: Закрытие двери происходит плавно, без рывков и ударов. Язычок замка должен полностью входить в ответную планку и чётко фиксироваться. Уплотнитель в закрытом положении равномерно прилегает к полотну по всему периметру, не выступает и не прижимается с чрезмерным усилием.
| Проверяемый параметр | Требование | Метод проверки |
|---|---|---|
| Усилие открывания | Не более 100 Н (10 кгс) | Динамометр или ручная проверка |
| Зазор между полотном и коробкой | 2-4 мм по периметру | Щупы или визуально |
| Прилегание уплотнителя | Равномерное по всему периметру | Визуальный осмотр, тест с листом бумаги |
| Работа доводчика | Плавное закрывание за 3-7 секунд | Секундомер |
| Фиксация замка | Полное срабатывание защёлки | Ручная проверка открывания |
Оформление документации: По итогам приёмочного контроля обязательно составляется акт сдачи-приёмки выполненных работ по форме КС-2, который подписывают представители монтажной организации и заказчика. К акту прилагаются фотографии установленных конструкций и копии сертификатов на материалы.
Требования охраны труда и техники безопасности
Безопасность работников — приоритет при выполнении монтажных работ. Соблюдение требований охраны труда предотвращает несчастные случаи и создаёт комфортные условия для качественного выполнения работ.
Организация безопасных условий труда
Приказом по предприятию из числа инженерно-технических работников назначаются лица, ответственные за безопасное производство работ. Эти специалисты контролируют соблюдение требований охраны труда, проводят инструктажи и имеют право остановить работы при выявлении нарушений.
Перед допуском к работе все члены монтажной бригады проходят вводный инструктаж у представителя заказчика и первичный инструктаж на рабочем месте у руководителя работ. В журнале инструктажей фиксируются дата проведения, тема и подписи инструктируемого и инструктирующего. Дополнительно проводится инструктаж в службе пожарной охраны с оформлением наряда-допуска для работ с повышенной пожарной опасностью.
Обязательные средства индивидуальной защиты
- Защитная каска — защита от падающих предметов и ударов о конструкции
- Защитные очки — при работе с электроинструментом, сверлении, резке
- Рабочие перчатки — защита рук от порезов, ссадин, воздействия химических веществ
- Спецодежда — износостойкий костюм со светоотражающими элементами
- Защитная обувь — ботинки с металлическим подноском и антискользящей подошвой
- Респиратор — при работе в запылённых помещениях и с монтажной пеной
На границах рабочей зоны устанавливаются сигнальные ограждения высотой 1,2 м с использованием жёлто-чёрной сигнальной ленты. Шаг опор ограждения — 5-9 метров. Вывешиваются предупреждающие знаки безопасности: "Ведутся строительные работы", "Проход запрещён", "Работает кран" (при использовании подъёмных механизмов).
Работа с электрифицированным инструментом
К работе с электроинструментом допускаются работники, прошедшие специальное обучение и имеющие группу по электробезопасности: не ниже II группы для инструмента класса I в помещениях с повышенной опасностью, I группу для инструмента классов II и III. Запись о допуске вносится в квалификационное удостоверение.
Классификация электроинструмента:
- Класс I — детали под напряжением имеют изоляцию, вилка имеет заземляющий контакт. Номинальное напряжение: до 220 В постоянного тока или 380 В переменного тока
- Класс II — детали под напряжением имеют двойную или усиленную изоляцию, устройство заземления отсутствует. Разрешается работа без дополнительных средств защиты в помещениях без повышенной опасности
- Класс III — питание от пониженного напряжения (до 42 В), наиболее безопасный класс
Запрещённые действия при работе с электроинструментом:
- Работать с приставных лестниц (только со стремянок или устойчивых подмостей)
- Натягивать, перекручивать, перегибать питающий кабель, ставить на него груз
- Удалять стружку или опилки руками во время работы инструмента
- Касаться вращающегося режущего инструмента
- Обрабатывать обледеневшие или мокрые детали
- Оставлять инструмент без надзора, присоединённым к сети
- Работать на открытом воздухе во время дождя или снегопада (только под навесом)
- Самостоятельно разбирать или ремонтировать инструмент
Периодическая проверка оборудования
Электроинструмент и вспомогательное оборудование подвергаются периодической проверке не реже 1 раза в 6 месяцев. Проверку выполняет специально подготовленный персонал, имеющий группу по электробезопасности не ниже III.
Состав периодической проверки:
- Внешний осмотр — проверка целостности корпуса, кабеля, штепсельной вилки, защитных кожухов
- Испытание на холостом ходу — работа не менее 5 минут для выявления посторонних шумов, вибрации, перегрева
- Измерение сопротивления изоляции — мегомметром на напряжение 500 В в течение 1 минуты при включенном выключателе. Норма: не менее 0,5 МОм
- Проверка цепи заземления — для инструмента класса I измеряется электрическое сопротивление между корпусом и заземляющим контактом вилки. Норма: не более 0,1 Ом
- Испытание электрической прочности изоляции — испытательным напряжением частотой 50 Гц: 1000 В для класса I, 2500 В для класса II, 400 В для класса III
На корпусе электроинструмента наносятся инвентарный номер и дата следующей проверки несмываемой краской или на специальной бирке. Хранение осуществляется в сухом помещении на стеллажах, полках или в ящиках, исключающих повреждение инструмента.
Пожарная безопасность на объекте
Организация пожарной безопасности на строительной площадке начинается ещё до начала монтажных работ. Территория разделяется на функциональные зоны, обеспечивается свободный проход людей и проезд пожарной техники.
Обязательные элементы пожарной безопасности на участке работ
Зонирование территории:
- Зона для прохода людей — ширина не менее 1,5 м, освещённая, с указательными знаками
- Зона для проезда механизмов — ширина не менее 3,5 м, твёрдое покрытие
- Ограждение опасных зон работы машин и механизмов
- Ограждение всей строительной площадки высотой не менее 1,8 м
Первичные средства пожаротушения (один из вариантов комплектации):
- Огнетушители ОП-9, ОП-10, ОВЭ-4, ОВЭ-5 — не менее 10 штук, либо
- Огнетушители ОП-35, ОП-50, ОП-100, ОВЭ-40, ОВЭ-50 — не менее 2 штук
- Кошма или противопожарное полотно 2×2 м — 2 штуки или 1,5×2 м — 3 штуки
- Инвентарь: 2 ведра, 2 лопаты, 1 топор, 1 лом
- Ящик с песком объёмом не менее 0,5 м³
Огнетушители размещаются на видных местах на высоте не более 1,5 м от пола, на расстоянии не более 20 метров от возможного очага возгорания. Каждый огнетушитель снабжается табличкой с указанием даты следующей проверки. Вблизи мест проведения огневых работ (сварка, резка) устанавливаются дополнительные посты с огнетушителем и противопожарным полотном.
При работе в тёмное время суток организуется освещение рабочих мест интенсивностью не менее 200 лк, а также проходов и проездов интенсивностью не менее 10 лк. Аварийное освещение должно включаться автоматически при отключении основного.
Противопожарные требования: На объекте запрещается курение вне специально отведённых мест, применение открытого огня без наряда-допуска, складирование горючих материалов ближе 10 м от мест проведения огневых работ, загромождение проходов и проездов.
Ключевые выводы
Монтаж противопожарных дверей — ответственный процесс, требующий строгого соблюдения технологической карты на каждом этапе. Качественная установка обеспечивается правильной организацией подготовительных работ, тщательным входным контролем материалов, точным соблюдением последовательности операций и профессиональным приёмочным контролем.
Применение огнестойкой монтажной пены, правильное крепление конструкций нагелями, контроль геометрии установки и функциональная проверка работы фурнитуры — эти факторы определяют не только соответствие конструкции заявленному классу огнестойкости EI 60, но и долговечность эксплуатации.
Соблюдение требований охраны труда и пожарной безопасности защищает работников от несчастных случаев и создаёт условия для выполнения монтажа в установленные сроки с надлежащим качеством. Использование средств индивидуальной защиты, правильная эксплуатация электроинструмента и наличие первичных средств пожаротушения — обязательные условия безопасной работы на объекте.
Доверяйте монтаж противопожарных конструкций профессионалам, имеющим опыт работы с системами высокой огнестойкости и необходимые допуски. Это гарантирует безопасность здания и соответствие всем нормативным требованиям.
