Противопожарные люки: виды, конструкция, особенности установки
Что такое противопожарный люк и его назначение
Противопожарный люк – это специальное изделие, устанавливаемое в проёме между помещениями или пространствами с целью ограничения распространения пожара и его опасных факторов. В закрытом положении такой люк создаёт защитный барьер, сдерживающий огонь и дым в течение определённого времени.
Основные функции противопожарных люков:
- Локализация очага возгорания в пределах одного помещения или отсека
- Обеспечение безопасной эвакуации людей при пожаре
- Защита коммуникаций и инженерных систем здания от воздействия огня
- Обеспечение доступа к техническим помещениям и коммуникациям при нормальной эксплуатации здания
Важно: Согласно Федеральному закону №123-ФЗ «Технический регламент о требованиях пожарной безопасности», все противопожарные конструкции, включая люки, должны соответствовать установленным требованиям по пределу огнестойкости и дымогазонепроницаемости.
Классификация противопожарных люков
По пределу огнестойкости
В России противопожарные люки классифицируются по пределу огнестойкости согласно СП 2.13130.2020 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты":
| Обозначение | Предел огнестойкости | Примечание |
|---|---|---|
| EI 15 | 15 минут | Базовый класс огнестойкости |
| EI 30 | 30 минут | Средний класс огнестойкости |
| EI 45 | 45 минут | Повышенный класс огнестойкости |
| EI 60 | 60 минут | Высокий класс огнестойкости |
| EI 90 | 90 минут | Сверхвысокий класс огнестойкости |
Где буквы в обозначении означают:
- E (целостность) – способность конструкции сохранять целостность при пожаре
- I (изоляция) – способность ограничивать нагрев необогреваемой стороны конструкции
По типу установки
- Напольные люки – устанавливаются в горизонтальных конструкциях (полах)

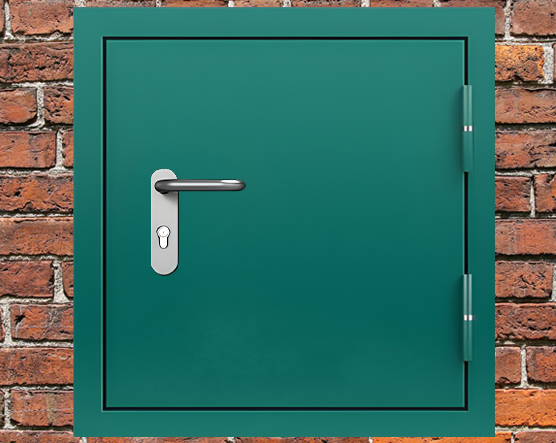

- Настенные люки – монтируются в вертикальных конструкциях (стенах, перегородках)
- Потолочные люки – устанавливаются в потолочных конструкциях
По функциональному назначению
- Ревизионные люки – обеспечивают доступ к инженерным коммуникациям
- Чердачные люки – обеспечивают доступ на чердак
- Технологические люки – используются для доступа к техническим полостям и помещениям
- Эвакуационные люки – служат для экстренной эвакуации людей
По типу открывания
- Распашные – открываются по принципу обычной двери
- Сдвижные – движутся вдоль плоскости установки
- Подъемные – поднимаются вверх
- Откидные – открываются как люк подвала
Конструктивные особенности противопожарных люков
Конструкция противопожарного люка включает следующие основные элементы:
Корпус (рама)
Рама люка изготавливается из прочных негорючих материалов:
- Стальной прокат толщиной от 1,5 мм
- Алюминиевые профили со специальной термостойкой обработкой
- Нержавеющая сталь для особых условий эксплуатации
Полотно
Полотно противопожарного люка обычно имеет сложную многослойную конструкцию:
- Наружный слой – металлический лист (сталь, нержавеющая сталь, алюминий)
- Внутренний наполнитель – негорючие теплоизоляционные материалы:
- Минеральная вата базальтовая
- Огнестойкие гипсокартонные плиты
- Вермикулитовые плиты
- Специальные огнеупорные составы
- Внутренняя облицовка – металлический лист с дополнительной защитой
Термостойкое уплотнение
По периметру полотна люка устанавливается специальное термостойкое уплотнение, которое выполняет две функции:
- В нормальном состоянии обеспечивает плотное прилегание полотна к раме
- При воздействии высоких температур расширяется, заполняя щели и предотвращая проникновение дыма и огня
Типы термостойких уплотнителей:
- Терморасширяющаяся лента на основе графита
- Силиконовые термостойкие уплотнители
- Керамические шнуры
Фурнитура
Фурнитура противопожарных люков также должна соответствовать требованиям пожарной безопасности:
- Петли из высокопрочных жаростойких материалов
- Противосъемные штыри для защиты от взлома
- Термостойкие запорные устройства
- Автоматические доводчики (для некоторых типов)
| Элемент конструкции | Требования | Типичные материалы |
|---|---|---|
| Рама | Жесткость, негорючесть | Сталь, алюминий со специальным покрытием |
| Полотно | Огнестойкость, теплоизоляция | Металл + огнестойкий наполнитель |
| Уплотнитель | Терморасширение, герметичность | Терморасширяющаяся лента, силикон |
| Петли | Прочность, термостойкость | Жаропрочная сталь, специальные сплавы |
| Запорные механизмы | Надежность, огнестойкость | Жаропрочная сталь, специальные сплавы |
Особенности выбора противопожарных люков
При выборе противопожарного люка необходимо учитывать несколько ключевых факторов:
Нормативные требования
Прежде всего, необходимо определить требуемый предел огнестойкости на основании действующих нормативов:
- СП 2.13130.2020 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты"
- СП 4.13130.2013 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты"
- ФЗ №123 "Технический регламент о требованиях пожарной безопасности"
Место установки
Выбор типа люка зависит от его места установки:
- Для технических помещений подойдут стандартные противопожарные люки
- Для мест с высокой влажностью необходимы влагостойкие модели
- Для фасадов зданий могут понадобиться люки с дополнительной защитой от атмосферных воздействий
- Для чердачных помещений – модели с повышенной теплоизоляцией
Размер проема
Противопожарные люки изготавливаются в соответствии с размерами проема. Стандартные размеры:
- Малые: 500×500 мм, 600×600 мм
- Средние: 700×700 мм, 800×800 мм
- Большие: 900×900 мм, 1000×1000 мм
Возможно изготовление люков нестандартных размеров под заказ.
Совет: При заказе противопожарного люка, указывайте размер проема в свету (фактический размер отверстия), а не желаемый размер самого люка. Производитель учтет необходимые технологические зазоры при изготовлении.
Дополнительные опции
Современные противопожарные люки могут иметь различные дополнительные функции:
- Автоматическое закрывание при срабатывании пожарной сигнализации
- Устройства для дистанционного открывания/закрывания
- Встроенные датчики положения (открыт/закрыт)
- Повышенная защита от взлома
- Декоративная отделка под интерьер помещения
Правила установки противопожарных люков
Корректная установка противопожарного люка — это залог его эффективной работы при возникновении пожара. Процесс монтажа включает несколько ключевых этапов:
Подготовительные работы
- Проверка соответствия размера люка размеру проема
- Подготовка проема:
- Очистка от пыли и мусора
- Выравнивание кромок
- Обработка грунтовкой для лучшей адгезии
- Подготовка инструментов и материалов:
- Дрель или перфоратор
- Строительный уровень
- Рулетка
- Огнестойкий герметик
- Крепежные элементы (дюбели, саморезы)
Процесс монтажа
- Установка рамы:
- Размещение рамы в проеме
- Выравнивание по уровню во всех плоскостях
- Временная фиксация рамы с помощью клиньев
- Крепление рамы:
- Разметка отверстий под крепеж
- Сверление отверстий
- Установка дюбелей
- Фиксация рамы с помощью саморезов или анкеров
- Заполнение зазоров:
- Заполнение пространства между рамой и проемом негорючими материалами (базальтовая вата, огнезащитная монтажная пена)
- Герметизация стыков огнестойким герметиком
- Проверка работоспособности:
- Установка полотна люка
- Проверка плавности хода
- Регулировка петель и запорных механизмов
Важно: Согласно российским нормативам, монтаж противопожарных конструкций должен выполняться организациями, имеющими соответствующую лицензию МЧС России. При самостоятельном монтаже люков могут возникнуть проблемы с сертификацией здания.
Типичные ошибки при установке
- Неправильная подготовка проема – может привести к деформации конструкции и нарушению герметичности
- Недостаточное количество крепежных элементов – снижает надежность фиксации и может привести к выпадению люка при пожаре
- Использование горючих материалов для заполнения зазоров – нарушает требования пожарной безопасности
- Отсутствие герметизации стыков – может привести к проникновению дыма и горячих газов
- Неправильная регулировка механизмов – приводит к неплотному закрыванию и снижению эффективности
Техническое обслуживание противопожарных люков
Для обеспечения долговечности и надежности работы противопожарных люков необходимо регулярное техническое обслуживание.
Регламент обслуживания
Согласно российским нормативам, регламент технического обслуживания включает:
| Вид проверки | Периодичность | Содержание работ |
|---|---|---|
| Визуальный осмотр | Ежемесячно | Проверка внешнего состояния, отсутствия повреждений |
| Функциональная проверка | Ежеквартально | Проверка работы запорных механизмов, петель |
| Техническое обслуживание | Раз в полгода | Смазка механизмов, регулировка, мелкий ремонт |
| Полная проверка | Ежегодно | Комплексная проверка всех элементов, замена изношенных деталей |
Результаты проверок и обслуживания должны фиксироваться в специальном журнале учета.
Совет: Заключите договор на техническое обслуживание с компанией, имеющей лицензию МЧС. Это гарантирует профессиональный подход и соответствие всем нормативным требованиям.
Проверка состояния уплотнителей
Особое внимание при обслуживании следует уделять состоянию термостойких уплотнителей:
- Проверка на отсутствие трещин, разрывов, отслоений
- Контроль эластичности и плотности прилегания
- При необходимости – замена уплотнителей
Обновление огнезащитных покрытий
Если люк имеет дополнительную обработку огнезащитными составами, необходимо контролировать срок их действия и своевременно обновлять.
Нормативные требования и сертификация
В России противопожарные люки подлежат обязательной сертификации на соответствие требованиям пожарной безопасности.
Основные нормативные документы
- ГОСТ Р 53307-2009 "Конструкции строительные. Противопожарные двери и ворота. Метод испытаний на огнестойкость"
- ГОСТ Р 53308-2009 "Конструкции строительные. Светопрозрачные ограждающие конструкции и заполнения проемов. Метод испытаний на огнестойкость"
- СП 2.13130.2020 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты"
- СП 4.13130.2013 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты"
- ФЗ №123 "Технический регламент о требованиях пожарной безопасности"
Требования к сертификации
При выборе противопожарных люков следует обращать внимание на наличие следующих документов:
- Сертификат соответствия требованиям пожарной безопасности
- Протоколы огневых испытаний
- Технический паспорт изделия
- Руководство по эксплуатации
Важно: Использование противопожарных люков без сертификатов соответствия является нарушением требований пожарной безопасности и может привести к административной ответственности при проверках МЧС.
Заключение
Противопожарные люки — необходимый элемент современных систем противопожарной защиты. Правильный выбор, профессиональный монтаж и регулярное обслуживание этих конструкций обеспечивают надежную защиту от распространения пожара и его опасных факторов.
При проектировании, строительстве и реконструкции зданий следует уделять особое внимание выбору качественных противопожарных изделий от проверенных производителей, имеющих необходимые сертификаты и опыт работы в данной сфере.
Помните, что экономия на противопожарных конструкциях может привести к катастрофическим последствиям при возникновении пожара. Инвестиции в качественные противопожарные люки — это инвестиции в безопасность людей и сохранность имущества.
