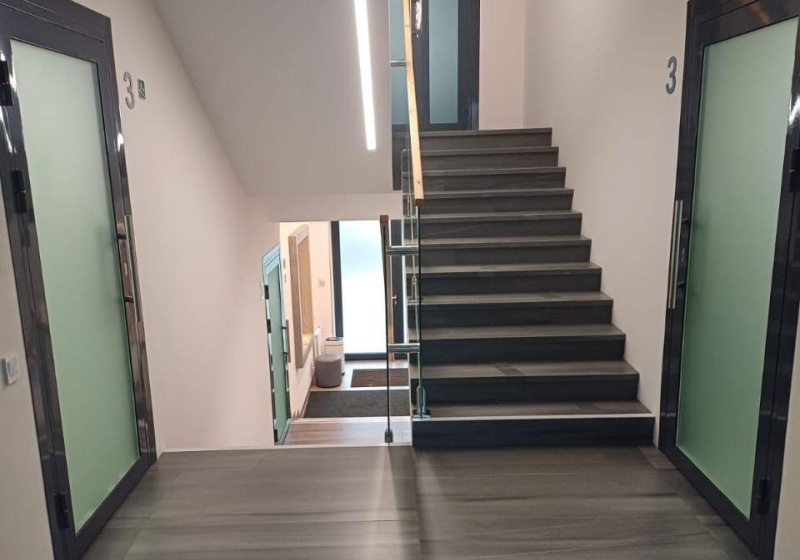

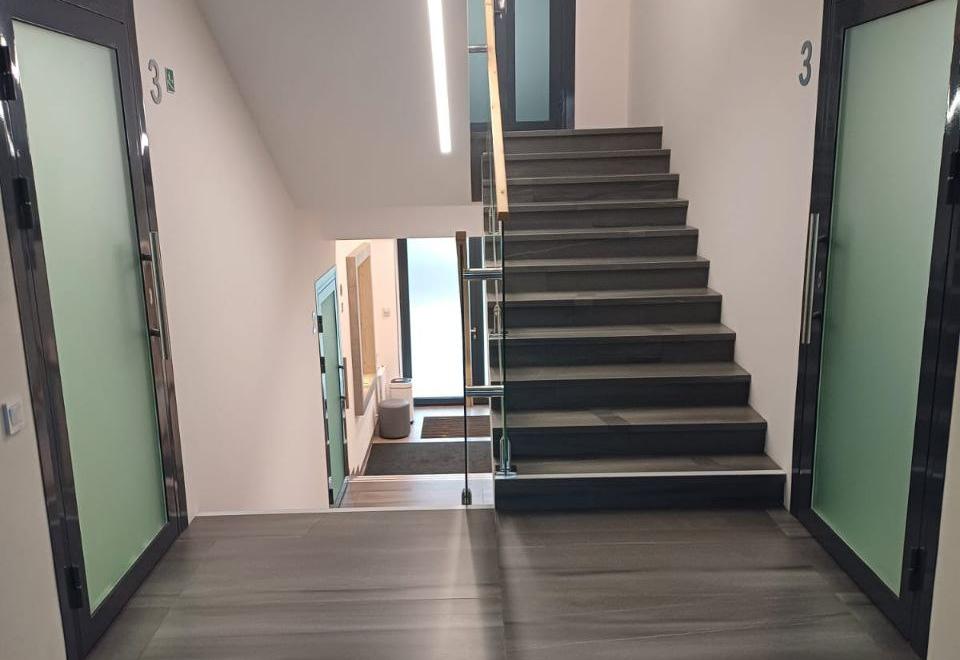

Остекление противопожарных дверей: нормы и правила безопасности

Остекление противопожарных дверей представляет собой сложный технический процесс, требующий строгого соблюдения нормативных требований. Огнестойкое стекло в противопожарных конструкциях не только обеспечивает визуальный контроль и естественное освещение, но и сохраняет защитные свойства двери при воздействии высоких температур.

Нормативные требования к остеклению противопожарных дверей

Основные нормативные документы

Остекление противопожарных дверей регламентируется следующими документами:

1. ГОСТ 30247.0-94 – общие требования к конструкциям строительным. Методы испытаний на огнестойкость
2. ГОСТ 30247.1-94 – конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции
3. ГОСТ Р 53308-2009 – конструкции строительные. Светопрозрачные ограждающие конструкции и заполнения проемов
4. СП 4.13130.2013 – системы противопожарной защиты. Ограничение распространения пожара на объектах защиты
5. ТР 123-ФЗ – технический регламент о требованиях пожарной безопасности

Площадь остекления противопожарных дверей

Нормативные документы устанавливают четкие ограничения на площадь остекления в зависимости от класса огнестойкости:

Виды огнестойкого стекла для противопожарных дверей

Классификация по принципу действия

Огнестойкое стекло для противопожарных дверей классифицируется по способу обеспечения огнезащитных свойств:

• Класс E (целостность) – стекло сохраняет целостность, но может нагреваться
• Класс EI (целостность + теплоизоляция) – дополнительно ограничивает теплопередачу
• Класс EW (целостность + ограничение лучистого тепла) – защищает от теплового излучения

Типы огнестойких стекол

Технические требования к остеклению

Толщина огнестойкого стекла

Толщина стекла напрямую влияет на класс огнестойкости противопожарной двери:

• 6-8 мм – для класса E 30, базовая защита целостности
• 10-12 мм – для класса E/EI 60, стандартное применение
• 15-20 мм – для класса EI 90, повышенная теплоизоляция
• 25-30 мм – для класса EI 120, максимальная защита

Требования к креплению стекла

Способ крепления огнестойкого стекла в противопожарной двери должен обеспечивать сохранение огнезащитных свойств:

1. Огнестойкие штапики – изготавливаются из того же материала, что и дверь
2. Термостойкие герметики – специальные составы, расширяющиеся при нагреве
3. Металлические рамки – стальные или алюминиевые профили с огнезащитным покрытием
4. Компенсационные зазоры – учет теплового расширения материалов

Особенности применения остекленных противопожарных дверей

Преимущества остекления

Остекление противопожарных дверей обеспечивает ряд важных преимуществ:

• Визуальный контроль – возможность наблюдения за ситуацией в соседних помещениях
• Естественное освещение – проникновение света в коридоры и технические зоны
• Психологический комфорт – снижение клаустрофобии в узких проходах
• Архитектурная гармония – соответствие современным дизайнерским решениям
• Контроль эвакуации – возможность оценки безопасности эвакуационных путей

Ограничения и недостатки

Остекление противопожарных дверей имеет определенные ограничения:

• Увеличение стоимости конструкции на 40-60%
• Снижение механической прочности двери
• Повышенные требования к техническому обслуживанию
• Ограничения по размеру стеклянных вставок
• Необходимость специального ухода за огнестойким стеклом

Классификация огнестойкого стекла

По температурным характеристикам

Огнестойкие стекла классифицируются по способности выдерживать определенные температурные режимы:

По конструктивным особенностям

Современные производители предлагают различные типы огнестойкого стекла по конструкции:

• Однослойное закаленное – базовый вариант с невысокой стоимостью
• Многослойное триплекс – несколько слоев стекла с огнестойкими промежуточными слоями
• Гелевое многослойное – содержит специальный гель, вспенивающийся при нагреве
• Армированное – с металлической сеткой для повышения прочности
• Керамическое – изготовлено по технологии стеклокерамики

Правила проектирования остекления

Расчет площади остекления

При проектировании остекления противопожарных дверей необходимо учитывать множество факторов:

Расположение стеклянных вставок

Правильное размещение остекления в противопожарной двери влияет на ее эффективность:

1. Центральное расположение – обеспечивает оптимальный обзор и равномерное распределение нагрузок
2. Высота от пола – рекомендуется 900-1500 мм для удобства наблюдения
3. Отступы от краев – минимум 100 мм от торцов двери для сохранения прочности
4. Форма остекления – прямоугольные окна предпочтительнее сложных геометрических форм

Процесс установки огнестойкого стекла

Подготовительные работы

Качественная установка огнестойкого стекла требует тщательной подготовки:

• Точная разметка проема – использование шаблонов и измерительных инструментов
• Обработка кромок – шлифовка и полировка краев стеклянного проема
• Подготовка уплотнителей – проверка качества и соответствия огнестойких герметиков
• Контроль геометрии – проверка перпендикулярности и плоскостности проема

Технология монтажа

Установка огнестойкого стекла выполняется в строгой последовательности:

1. Установка нижнего штапика – фиксация базового элемента крепления
2. Нанесение герметика – применение огнестойкого герметизирующего состава
3. Установка стекла – аккуратное размещение с использованием присосок
4. Установка боковых штапиков – фиксация стекла по периметру
5. Финишная герметизация – заполнение всех зазоров огнестойким герметиком
6. Установка верхнего штапика – завершение конструкции
7. Контроль качества – проверка отсутствия зазоров и правильности установки

Требования к огнестойким герметикам и уплотнителям

Типы огнестойких герметиков

Для остекления противопожарных дверей применяются специализированные герметизирующие материалы:

Свойства качественных уплотнителей

Огнестойкие уплотнители для остекления должны обладать следующими характеристиками:

• Термостойкость – сохранение свойств при температуре до 800-1000°C
• Эластичность – способность компенсировать температурные деформации
• Адгезия – прочное сцепление со стеклом и металлом
• Долговечность – срок службы не менее 10-15 лет
• Экологичность – отсутствие токсичных выделений при нагреве

Контроль качества и испытания

Обязательные испытания остекленных дверей

Каждая модель остекленной противопожарной двери должна пройти полный цикл сертификационных испытаний:

1. Испытание на огнестойкость – проверка сохранения целостности и теплоизоляции
2. Испытание на дымогазонепроницаемость – контроль проникновения продуктов горения
3. Механические испытания – проверка прочности стекла и креплений
4. Климатические испытания – воздействие температурных перепадов и влажности
5. Испытания на долговечность – циклические нагрузки и износостойкость

Методы контроля при производстве

Производство остекленных противопожарных дверей требует постоянного контроля качества:

• Входной контроль стекла – проверка сертификатов и визуальный осмотр
• Контроль геометрии – измерение размеров с точностью ±1 мм
• Проверка герметизации – контроль качества нанесения герметиков
• Финальная инспекция – комплексная проверка готовой конструкции

Типичные ошибки при остеклении противопожарных дверей

Ошибки проектирования

Наиболее распространенные ошибки на этапе проектирования остекления:

• Превышение допустимой площади – нарушение нормативных ограничений
• Неправильный выбор класса стекла – несоответствие требуемому классу огнестойкости двери
• Игнорирование температурных деформаций – отсутствие компенсационных зазоров
• Неучет нагрузок – недооценка веса стекла при расчете петель и доводчиков

Ошибки монтажа

Типичные нарушения технологии установки огнестойкого стекла:

1. Использование обычных герметиков – применение неогнестойких составов
2. Неправильная последовательность – нарушение технологии установки штапиков
3. Некачественная герметизация – наличие пустот и воздушных карманов
4. Механические повреждения – сколы и трещины при монтаже
5. Неточная геометрия – перекосы и неровности установки

Сертификация и документооборот

Необходимые документы

Для остекленных противопожарных дверей требуется полный пакет сертификационных документов:

• Сертификат соответствия – на готовую дверь с остеклением
• Протокол огнестойкости – результаты испытаний конкретной модели
• Сертификат на стекло – документы на огнестойкое стекло
• Технический паспорт – характеристики и инструкции по эксплуатации
• Монтажная схема – детальные чертежи установки

Особенности сертификации

Сертификация остекленных противопожарных дверей имеет свои особенности:

• Комплексная сертификация – испытывается вся конструкция целиком, а не отдельные элементы
• Привязка к конкретному стеклу – замена типа стекла требует пересертификации
• Документирование размеров – сертификат действует только для указанных размеров остекления
• Срок действия – сертификаты действуют 5 лет с возможностью продления
• Аккредитованные лаборатории – испытания проводятся только в специализированных центрах

Эксплуатация и обслуживание остекленных дверей

Регулярный уход за огнестойким стеклом

Огнестойкое стекло требует специального ухода для сохранения своих защитных свойств:

Признаки необходимости замены стекла

Огнестойкое стекло подлежит обязательной замене при обнаружении следующих дефектов:

• Трещины любого размера – даже мелкие трещины критически снижают огнестойкость
• Сколы на кромках – повреждения краев более 5 мм
• Помутнение или расслоение – деградация многослойного стекла
• Нарушение герметизации – отслоение или растрескивание герметика
• Деформация штапиков – изменение геометрии крепежных элементов

Стоимость остекления противопожарных дверей

Факторы ценообразования

Стоимость остекления противопожарной двери зависит от множества факторов:

• Класс огнестойкости стекла – чем выше класс, тем дороже материал
• Площадь остекления – прямая зависимость от размера стеклянной вставки
• Тип стекла – многослойное гелевое значительно дороже однослойного
• Сложность формы – нестандартные формы увеличивают стоимость на 30-50%
• Производитель – импортное стекло дороже отечественного в 1.5-2 раза

Современные тенденции в остеклении

Инновационные технологии

Современные разработки в области огнестойкого стекла открывают новые возможности:

• Смарт-стекла – электрохромные стекла с изменяемой прозрачностью
• Самоочищающиеся покрытия – специальные покрытия, упрощающие уход
• Антивандальные стекла – повышенная стойкость к механическим воздействиям
• Энергосберегающие стекла – низкоэмиссионные покрытия для теплоизоляции
• Декоративные решения – тонированные и текстурированные огнестойкие стекла

Интеграция с системами безопасности

Современные остекленные противопожарные двери интегрируются с интеллектуальными системами:

1. Видеоаналитика – камеры за огнестойким стеклом для мониторинга
2. Датчики разбития – контроль целостности стеклянных вставок
3. Системы оповещения – интеграция с пожарной сигнализацией
4. Контроль доступа – считыватели карт, встроенные в стеклянные панели

Экономическая эффективность остекления

Расчет окупаемости

Инвестиции в качественное остекление противопожарных дверей окупаются за счет:

• Снижение страховых взносов – до 15% при наличии сертифицированных систем
• Экономия на освещении – естественный свет снижает энергозатраты
• Повышение безопасности – снижение рисков и потенциального ущерба
• Улучшение эстетики – повышение стоимости недвижимости
• Соответствие нормам – избежание штрафов и предписаний

Выбор поставщика остекления

Критерии выбора надежного подрядчика

При выборе компании для остекления противопожарных дверей обращайте внимание на:

Часто задаваемые вопросы об остеклении

Можно ли установить обычное стекло в противопожарную дверь?

Категорически нет! Использование обычного стекла в противопожарных дверях недопустимо. Обычное стекло при нагреве до 300-400°C разрушается, создавая сквозные отверстия, через которые проникают огонь и дым, что полностью нарушает противопожарные свойства конструкции.

Влияет ли остекление на класс огнестойкости двери?

При правильном проектировании и использовании сертифицированного огнестойкого стекла остекление не снижает класс огнестойкости двери. Однако превышение допустимой площади остекления или использование некачественных материалов может критически снизить защитные свойства.

Можно ли заменить стекло в уже установленной двери?

Замена стекла возможна только на аналогичное по классу огнестойкости и размерам. Любые изменения типа или размера стекла требуют пересертификации всей конструкции двери.

Перспективы развития технологий

Новые материалы и решения

Индустрия огнестойкого остекления активно развивается, предлагая инновационные решения:

• Наностекла – использование нанотехнологий для улучшения огнестойких свойств
• Гибридные материалы – композиты стекла с огнестойкими полимерами
• Активные системы – стекла с встроенными системами пожаротушения
• Биомиметические покрытия – самовосстанавливающиеся защитные слои

Цифровизация процессов

Современные тенденции включают внедрение цифровых технологий:

1. BIM-моделирование – трехмерное проектирование остекления
2. IoT-мониторинг – датчики состояния стекла в реальном времени
3. Дополненная реальность – визуализация проектов остекления
4. Искусственный интеллект – предиктивная аналитика для обслуживания

Практические рекомендации специалистов

Советы по выбору оптимального решения

Опытные специалисты рекомендуют при выборе остекления учитывать следующие факторы:

• Анализ функциональных потребностей – определите реальную необходимость в остеклении
• Бюджетное планирование – заложите 15-20% резерва на непредвиденные расходы
• Долгосрочная перспектива – выбирайте решения с учетом будущих потребностей
• Комплексный подход – рассматривайте остекление в контексте общей системы безопасности
• Качество превыше экономии – не экономьте на критически важных элементах безопасности

Планирование проекта остекления

Для успешной реализации проекта остекления противопожарных дверей следуйте проверенному алгоритму:

1. Техническое обследование – анализ существующих конструкций и требований
2. Разработка проекта – создание технического решения с расчетами
3. Согласование с надзорными органами – получение разрешений и согласований
4. Выбор поставщиков – тендер среди сертифицированных компаний
5. Контроль исполнения – технический надзор на всех этапах работ
6. Приемка и документооборот – получение всех необходимых документов

Заключение

Остекление противопожарных дверей – это высокотехнологичное решение, требующее глубокого понимания нормативных требований, особенностей материалов и технологий монтажа. Правильно спроектированное и выполненное остекление не только сохраняет огнестойкие свойства двери, но и значительно улучшает функциональность и эстетику противопожарных конструкций.
